În calitate de furnizor de top de pompe centrifuge, am avut privilegiul de a fi martor la rolul crucial pe care îl joacă aceste pompe în diverse industrii. Pompele centrifuge sunt utilizate pe scară largă datorită simplității, eficienței și versatilității lor. În acest blog, voi aprofunda în principalele componente ale unei pompe centrifuge, oferind informații despre modul în care fiecare parte contribuie la funcționalitatea generală a pompei.
Rotor
Rotorul este inima unei pompe centrifuge. Este format dintr-o serie de palete curbate atașate la un butuc central. Când pompa este în funcțiune, rotorul se rotește la viteză mare, de obicei antrenat de un motor electric sau de un motor. Pe măsură ce rotorul se rotește, acesta conferă energie cinetică fluidului care intră în pompă.
Designul rotorului este esențial pentru performanța pompei. Există diferite tipuri de rotoare, inclusiv rotoare deschise, semi-deschise și închise. Rotoarele deschise au palete care sunt expuse pe o parte și sunt adesea folosite pentru manipularea fluidelor cu solide mari sau materiale fibroase. Rotoarele semi-deschise au o carcasă pe o parte a paletelor, care oferă o eficiență mai bună decât rotoarele deschise, fiind în același timp capabile să manipuleze unele solide. Rotoarele închise, cu carcase pe ambele părți ale paletelor, oferă cea mai mare eficiență și sunt utilizate în mod obișnuit pentru fluide curate.
Forma și numărul paletelor de pe rotor afectează, de asemenea, performanța pompei. Un număr mai mare de palete are ca rezultat, în general, un flux mai fin și o eficiență mai bună, dar poate crește și riscul de înfundare la manipularea fluidelor cu solide. Curbura paletelor este concepută pentru a maximiza transferul de energie de la rotor la fluid, asigurându-se că fluidul este accelerat și îndreptat către ieșirea pompei.
Carcasa
Carcasa, cunoscută și sub numele de carcasă volută sau difuzor, înconjoară rotorul. Funcția sa principală este de a colecta fluidul descărcat din rotor și de a transforma energia cinetică a fluidului în energie de presiune. Carcasa este proiectată într-o formă de spirală sau volută, care crește treptat în suprafața secțiunii transversale pe măsură ce fluidul se deplasează spre ieșire.
Pe măsură ce fluidul iese din rotor cu viteză mare, aria secțiunii transversale în expansiune a carcasei face ca fluidul să încetinească. Conform principiului conservării energiei, scăderea energiei cinetice se transformă într-o creștere a energiei presiunii. Acest proces este cunoscut sub numele de difuzie. Carcasa ajută, de asemenea, la dirijarea fluxului de fluid într-o manieră controlată, reducând turbulențele și asigurând o funcționare mai eficientă a pompei.
Pe lângă carcasa volutei, unele pompe centrifuge folosesc o carcasă difuzor. O carcasă de difuzor constă dintr-o serie de palete staționare care înconjoară rotorul. Aceste palete ajută la transformarea în continuare a energiei cinetice a fluidului în energie de presiune, ghidând fluxul de fluid și reducând viteza acestuia într-un mod mai controlat.
Arbore
Arborele este o componentă crucială care conectează rotorul la motor sau motor. Transmite puterea de rotație de la motor către rotor, permițând rotorului să se rotească la viteza necesară. Arborele trebuie să fie suficient de puternic pentru a rezista cuplului și forțelor de încovoiere generate în timpul funcționării.
Arborele sunt de obicei fabricate din materiale de înaltă rezistență, cum ar fi oțel inoxidabil sau oțel carbon. Sunt prelucrate cu precizie pentru a asigura o potrivire adecvată cu rotorul și rulmenții. De asemenea, arborele este proiectat pentru a fi echilibrat pentru a minimiza vibrațiile, care pot cauza uzura prematură a componentelor pompei și pot reduce eficiența pompei.
Rulmenți
Rulmenții susțin arborele și îi permit să se rotească fără probleme cu frecare minimă. Există două tipuri principale de rulmenți utilizați în pompele centrifuge: rulmenți radiali și rulmenți axiali.
Rulmenții radiali susțin sarcina radială, care este forța care acționează perpendicular pe axa arborelui. Acestea ajută la menținerea axului centrat în interiorul pompei și împiedică frecarea acestuia de carcasă sau de alte componente. Tipurile obișnuite de rulmenți radiali includ rulmenți cu bile și rulmenți cu role.
Lagărele axiali, pe de altă parte, suportă sarcina axială, care este forța care acționează paralel cu axa arborelui. Sarcinile axiale pot fi generate de diferența de presiune pe rotor sau de greutatea componentelor rotative. Rulmenții axiali asigură că arborele rămâne în poziția corectă de-a lungul axei sale și previn mișcarea axială care ar putea deteriora pompa.
Sigilii
Garniturile sunt esențiale pentru prevenirea scurgerilor de lichid din pompă. Există două tipuri principale de etanșări utilizate în pompele centrifuge: etanșări mecanice și etanșări.
Etanșările mecanice sunt cel mai frecvent utilizat tip de etanșare în pompele centrifuge moderne. Ele constau din două suprafețe plane (fețe de etanșare) care sunt ținute împreună sub presiune. O față este staționară, în timp ce cealaltă se rotește cu arborele. Între fețele de etanșare se formează o peliculă subțire de fluid, care lubrifiază suprafețele și previne scurgerea. Etanșările mecanice sunt foarte eficiente în prevenirea scurgerilor de lichid și necesită întreținere minimă.
Sigiliile de etanșare, cunoscute și sub denumirea de etanșare a glandelor, sunt realizate dintr-un material moale, cum ar fi fibrele de grafit sau de azbest. Ambalajul este împachetat în jurul arborelui în cutia de presa și este comprimat de o glandă pentru a crea o etanșare. Garniturile de etanșare sunt mai puțin costisitoare decât etanșările mecanice, dar necesită ajustări și înlocuiri mai frecvente pentru a menține o etanșare eficientă.
Duze de aspirație și refulare
Duza de aspirație este orificiul de admisie prin care intră lichidul în pompă. Este proiectat pentru a asigura un curgere lină și uniformă a fluidului în pompă. Forma și dimensiunea duzei de aspirație pot afecta performanța pompei, în special capacitatea acesteia de a manipula fluide fără cavitație. Cavitația apare atunci când presiunea din partea de aspirație a pompei scade sub presiunea de vapori a fluidului, provocând formarea de bule de vapori. Aceste bule se pot prăbuși violent, provocând deteriorarea rotorului și a altor componente ale pompei.
Duza de refulare este orificiul de ieșire prin care fluidul iese din pompă. Este conectat la sistemul de conducte care livrează fluidul la destinație. Duza de refulare este proiectată pentru a direcționa fluxul de fluid în direcția dorită și pentru a minimiza pierderile de presiune.
Motor sau Motor
Motorul sau motorul este sursa de energie care antrenează pompa centrifugă. Motoarele electrice sunt cea mai utilizată sursă de energie pentru pompele centrifuge în aplicații industriale și comerciale. Sunt disponibile într-o gamă largă de puteri nominale și pot fi controlate cu ușurință pentru a regla viteza și debitul pompei.
Motoarele, cum ar fi motoarele diesel sau motoarele pe benzină, sunt adesea folosite în aplicații în care electricitatea nu este disponibilă sau în care este necesară portabilitatea. Motoarele oferă avantajul de a putea funcționa independent de rețeaua electrică, dar necesită mai multă întreținere și sunt în general mai puțin eficiente decât motoarele electrice.
Gama noastră de produse
La compania noastră, oferim o gamă largă de pompe centrifuge pentru a răspunde nevoilor diverse ale clienților noștri. NoastrePompă centrifugă cu sârmă de cuprueste proiectat cu fir de cupru de înaltă calitate pentru o funcționare eficientă și fiabilă. Este potrivit pentru diverse aplicații, inclusiv alimentare cu apă, drenaj și procese industriale.
NoastrePompa de apa centrifuga de irigareeste special conceput pentru irigarea agricolă. Este capabil să livreze cantități mari de apă la o presiune relativ scăzută, făcându-l ideal pentru udarea culturilor și grădinilor.

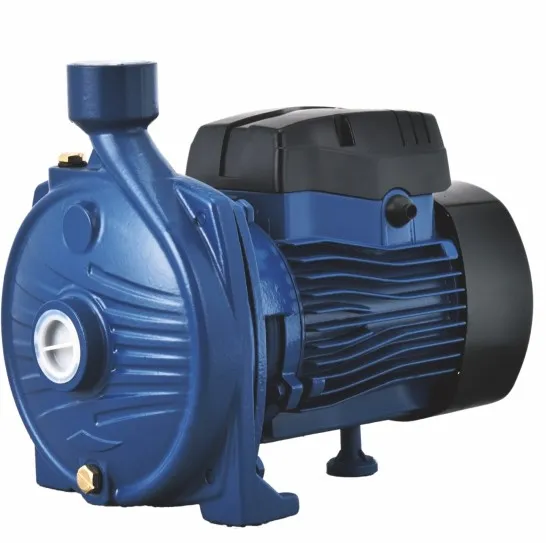

Pentru aplicațiile care necesită presiune ridicată, oferimPompă de apă centrifugă CPM Booster de înaltă presiune. Această pompă este concepută pentru a crește presiunea de alimentare cu apă, făcând-o potrivită pentru aplicații precum sistemele de alimentare cu apă pentru clădiri, sistemele de protecție împotriva incendiilor și procesele industriale.
Contactați-ne pentru achiziții
Dacă sunteți în căutarea unei pompe centrifuge, vă invităm să ne contactați pentru achiziție. Echipa noastră de experți vă poate ajuta să selectați pompa potrivită pentru aplicația dumneavoastră specifică și să vă ofere informații detaliate despre produsele și serviciile noastre. Indiferent dacă aveți nevoie de o pompă pentru un proiect la scară mică sau pentru o aplicație industrială la scară largă, avem expertiza și produsele pentru a răspunde nevoilor dumneavoastră.
Referințe
- Karassik, IJ, Messina, JP, Cooper, PT și Heald, CC (2008). Manualul pompei. McGraw - Hill Professional.
- Stepanoff, AJ (1957). Pompe centrifuge și cu debit axial: teorie, proiectare și aplicare. John Wiley & Sons.
